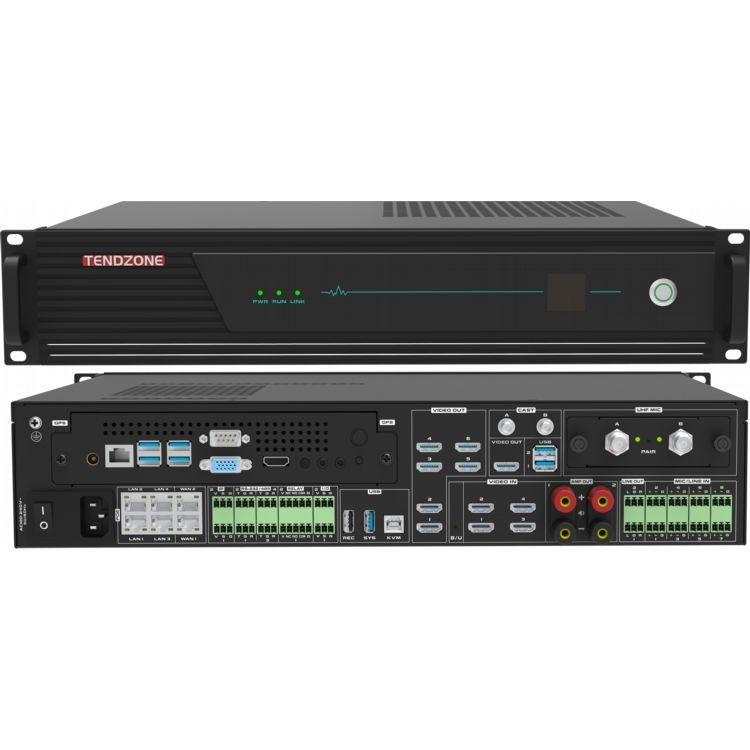

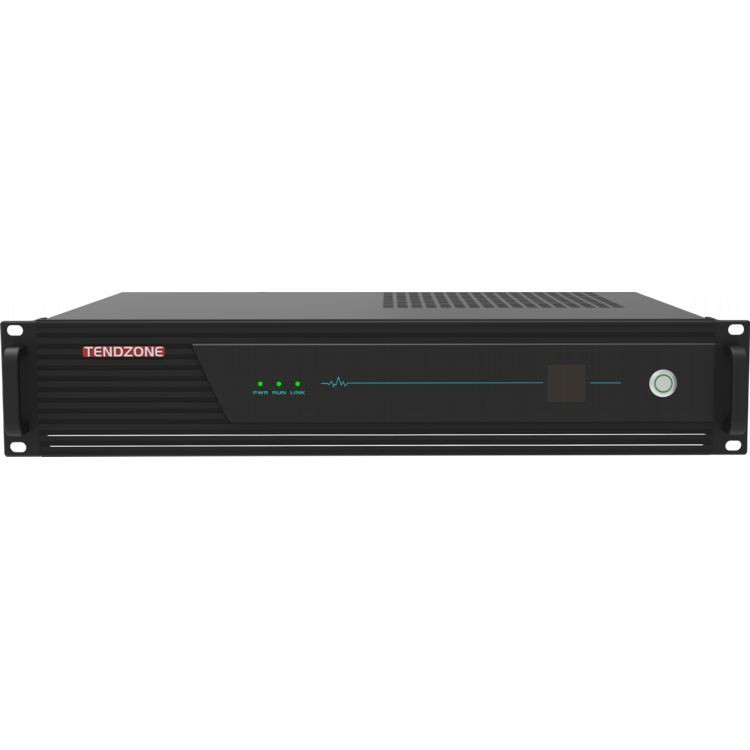

Processador integrado doze em um

projeto

Especificações

Seguro e estável

Adotando arquitetura de sistema de nível industrial, desenvolvida com base no sistema LINUX, livre de vírus

Interface de dados

2 USB Tipo A, 1 USB Tipo B

Câmera de rede

12 câmeras de rede local, 4 encaminhamento de rede

Codec de vídeo

Até 4 canais de codificação 1080P60, até 4 canais de decodificação 1080P@60 ou 8 canais de codificação 1080P@30 e 8 canais de decodificação 1080P@30;

Protocolo de áudio e vídeo

O áudio suporta G.711, G.722, G722.1, G722.1C, AAC e suporta decodificação de fluxos de código de áudio

O vídeo suporta H.264HP, MP, BP, H265MP

Terminal de exibição

Função de divisão de vídeo integrada, que pode realizar síntese de tela única/picture-in-picture/picture-out-picture, sobreposição de legenda, sobreposição de nome de terminal e exibição do logotipo da estação em single, double, três, quatro, cinco, seis, sete, oito, nove, dez, treze e dezesseis telas divididas

painel de controle

Suporta uma variedade de painéis de controle, tela de toque Android opcional com fio de 10,1- polegadas (padrão sem montagem na parede, sem suporte para POE), tela de toque de desktop PoE de rede de 10,1- polegadas, 10,{{5} }}tela sensível ao toque de parede PoE de rede de polegadas (padrão com caixa inferior montada na parede)

Taxa de codec

Máximo de 16 canais de codec 1080P, 512Kbps ~ 16Mbps por canal

Entrada de áudio

8-entrada de terminal Phoenix de via (suporta entrada MIC de alimentação fantasma de 48V ou entrada linear de linha), 4 -entrada de áudio incorporada HDMI de via, 1-entrada de áudio OPS de via, 1-via entrada de áudio de projeção sem fio (opcional), entrada de áudio do módulo de fala sem fio 1-way (opcional)

Saída de áudio

4- saída de áudio de saída de linha (ou 2 pares de saída estéreo terminal L/R Phoenix), 2- saída de amplificador digital de 100 W a 8 ohm (ou 2- saída digital de 150 W a 4 ohm saída do amplificador), 2 -saída de áudio incorporada HDMI de 2 - vias; suporta ajuste de volume, áudio suporta sincronização e mixagem. HDMI OUT1 suporta amplificação de todas as entradas de áudio, HDMI OUT2 ~ HDMI OUT6 suporta apenas amplificação de áudio de fluxo RSTP de rede.

Entrada de vídeo

4 interfaces de entrada HDMI, 16 entradas de câmeras de rede IP; HDMI IN1 e HDMI IN3 suportam entrada com resolução máxima de 4K30, e HDMI IN2 e HDMI IN4 suportam entrada com resolução máxima de 1920*1080@60;

Saída de vídeo

1) interface de saída HDMI de canal 6-, dos quais HDMI OUT2 ~ HDMI OUT6 são saídas de sinal homólogas; HDMI OUT1 suporta uma resolução máxima de saída 4K30 e HDMI OUT2 ~ HDMI OUT6 suporta uma resolução máxima de saída 1920*1080@60;

2) Quando o computador OPS integrado abre uma reunião Tencent (se a câmera estiver conectada ao HDMI IN), a tela do computador OPS integrado só pode ser emitida por HDMI OUT1 e HDMI OUT2 ~ 6 só pode exibir a tela de a câmera conectada ao HDMI IN;

3) Quando o OPS integrado abre uma reunião Tencent (quando apenas uma câmera USB está diretamente conectada à porta USB do OPS como a coleção de câmeras de reunião Tencent), a tela do computador OPS integrado pode ser emitida por HDMI OUT1 ~ 6;

4) Quando o Tencent Meeting não está em andamento, a saída de HDMI OUT1 e HDMI OUT2 ~ 6 pode ser selecionada entre projeção de tela sem fio, computador OPS integrado e HDMI IN1 ~ 4;

Processamento de áudio

Suporta cancelamento automático de eco (AEC), controle automático de ganho (AGC), cancelamento/supressão automática de ruído (ANC /ANS), cancelamento automático de feedback (AFC), matriz de mixagem (AM), compensação de perda de pacotes (PLC)

Processamento de vídeo

Suporta adaptação de resolução de vídeo, comutação, alocação, divisão de tela, exibição de sobreposição de legenda de rolagem, sobreposição de nome de terminal, exibição de logotipo de estação e ajuste de parâmetro de imagem; sobreposição de legenda e nome de terminal suporta ajuste de posição arbitrária; o logotipo da estação suporta ajuste de posição superior esquerdo, superior direito, inferior esquerdo e inferior direito e suporta ajuste de exibição de transparência;

Protocolo de comunicação

SIP, fluxo duplo BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Interface de rede

1 porta wan, 5 portas LAN; ou defina 6 portas de rede a serem totalmente conectadas; 4 das portas de rede suportam a fonte de alimentação POE;

Nota: Se você precisar se conectar a um switch PoE de terceiros, recomendamos que você use uma porta de rede que não suporte PoE para se conectar ao switch PoE da outra parte para garantir que uma das portas de rede não forneça energia PoE externa . Tente não se conectar diretamente entre si usando interfaces PoE.

Função de mixagem

Ele também suporta áudio local, áudio integrado HDMI e fluxos de acesso à rede RTSP de áudio remoto que entram no mixer e pode selecionar mixagem dinamicamente; ele também suporta entrada de áudio OPS integrada, entrada de áudio de projeção de tela sem fio integrada (opcional) e entrada de áudio de módulo de fala sem fio integrada (opcional) entrando no mixer;

Controle Central

Controle central de um toque: alternar sistema, ajustar o volume de saída, alternar fonte de sinal, controle de câmera, controle de gravação e transmissão, chamada remota, controle de ambiente, etc.

Suporta o fornecimento de energia de 12 V ao painel de controle através da porta RELAY;

Interface de controle ambiental

Interface 3-way RS-232/485, 1*RS232/RS485 DEBUG, 2-way RELAY, 2-way I/O, 2-way infravermelho IR

videoconferência​

Suporta chamadas de videoconferência ponto a ponto H.323 e envio de fluxo auxiliar;

Suporta chamadas de videoconferência ponto a ponto SIP e envio de fluxo auxiliar;

Uma única máquina suporta no máximo 6-conferências em grupo (via protocolo SIP), suporta a criação de vários modelos de conferência, suporta conferências agendadas e convoca conferências automaticamente de acordo com o horário agendado; você pode convidar novos terminais para ingressar na conferência durante a conferência ou expulsar um terminal da conferência; você pode ativar / desativar o som de qualquer local ou ativar / desativar o som de todos os locais com um clique;

Ao utilizar o protocolo H.323, o registro GK é suportado e as chamadas podem ser feitas através de números curtos;

Ao utilizar o protocolo SIP, o registro SIP é suportado e as chamadas podem ser feitas através de números curtos;

Fluxo de envio

Suporta streaming para pelo menos 8 plataformas diferentes de streaming ao vivo ao mesmo tempo

Função de transmissão ao vivo

Suporta até 10-multicast de canal, transmissão ao vivo e sob demanda

Função de gravação

Suporta uso como terminal e cliente de distribuição de gravação e transmissão, com no máximo 4 fluxos de gravação locais (ou gravação 1 4K imagem), o formato do arquivo de gravação e transmissão é MP4, suporta cópia automática de unidades flash USB, atualização forçada do sistema de unidade flash USB e restauração da configuração inicial, suporta gerenciamento de conteúdo de arquivo de gravação (download/exportação/edição/exclusão)

Disco rígido interno

Disco rígido padrão de 2 TB e 3,{2}} polegadas para vigilância, pode ser expandido para um disco rígido de 12 TB via USB

Comunicação em Rede

Compatível com 4 -mixagem e reprodução de áudio de canal, suporte para suspensão e ativação da rede, alternância de sistema com um toque

Função de manutenção

Suporta gerenciamento de interface Web, fornece configuração rápida de portas de dispositivos, suporta modificação de senha de porta Web, modificação de endereço IP, redefinição de fábrica, atualização de software, luz indicadora, aprendizagem infravermelha, gerenciamento de log, depuração de porta serial, depuração remota Telnet, operação remota e gerenciamento de manutenção

Módulo de computador OPS integrado

1) Módulo de computador OPS (versão Windows), computador OPS de 11ª geração integrado de configuração padrão, memória 16G, disco rígido 512G, instalado com sistema operacional Windows 11 Professional;

2) A função Tencent Conference pode ser instalada, suportando o uso de sinais externos de vídeo e áudio como câmera e microfone da Tencent Conference. Ao mesmo tempo, a interface de vídeo da Tencent Conference pode ser emitida através da interface HDMI OUT1 local e amplificada através da interface de áudio local;

3) A interface HDMI OUT2 é usada como a única fonte de aquisição para entrada de vídeo da Tencent Conference;

Função de projeção de tela sem fio

1) O módulo de projeção de tela sem fio opcional suporta transmissão sem fio de imagens de desktop de terminal portátil PC/telefone celular/PAD para nós de nuvem hiperconvergentes por meio de transmissor de projeção de tela sem fio ou cliente de projeção de tela e saída através da interface HDMI OUT local para realizar o compartilhamento sem fio funções como compartilhamento de imagens/apresentação/arquivo de vídeo/colaboração de escritório;

2) USB1 é usado para emparelhar com o transmissor de projeção de tela sem fio; USB2 é usado para atualizar a versão do software do módulo de recepção de projeção de tela sem fio;

3) A antena do módulo receptor sem fio pode ser estendida até o teto da sala de conferências para melhorar o sinal de recepção da tela de projeção sem fio;

Módulo de fala sem fio integrado

Módulo opcional de microfone/clipe de colarinho/fone de ouvido sem fio, que suporta emparelhamento com nós de nuvem hiperconvergentes como fonte de som para reforço de som local, gravação local e gravação de conferência de transmissão e reforço de fala de videoconferência;

Módulo de recepção de fala sem fio UHF, suporta 2 microfones falando ao mesmo tempo;

Instalação

Instalação de gabinete padrão de telecomunicações de 2 U, recomenda-se instalá-lo próximo a equipamentos periféricos para reduzir a carga de trabalho de fiação

Tamanho do dispositivo

Tamanho do produto: largura * altura * profundidade 436,8 mm * 89 mm * 320 mm
Tamanho da embalagem: largura*altura*profundidade 620mm*160mm*605mm

Tensão e corrente de entrada

CA100~240V/50~60Hz

Consumo de energia do dispositivo

Sem saída de alto-falante externo e dispositivo alimentado por POE: Consumo de energia típico80W

Quando dois alto-falantes externos e um dispositivo externo alimentado por POE estão conectados: Consumo de energia em carga total350 W

Peso do equipamento

O peso líquido de toda a máquina é de 9,3 kg e o peso total com embalagem é de 12 kg

Temperatura operacional

0~45 graus de trabalho

Altitude de umidade

10% a 90%, altitude menor ou igual a 5.000 metros
