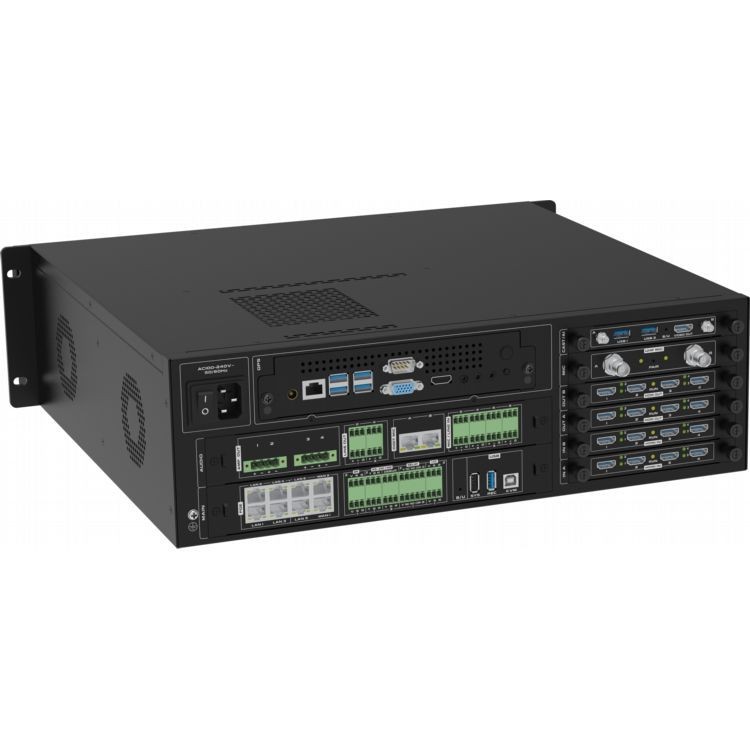

Processador integrado treze em um

projeto

Especificações

Seguro e estável

Adotando arquitetura de sistema de nível industrial, desenvolvida com base em sistema embarcado, livre de intrusão de vírus

Interface de dados

2 USB Tipo A, 1 USB Tipo B

Câmera de rede

16 câmeras de rede local, 8 encaminhamentos de áudio e vídeo em rede

Codec de vídeo

Até 4 canais de codificação 1080P60, até 4 canais de decodificação 1080P@60 ou 8 canais de codificação 1080P@30 e 8 canais de decodificação 1080P@30;

Protocolo de áudio e vídeo

O áudio suporta G.711, G.722, G722.1, G722.1C, AAC, suporta decodificação de fluxos de código de áudio; suporta codificação de 8-fluxos de código de áudio independentes de canal, suporta gravação e armazenamento de áudio independente;

O vídeo suporta H.264HP, MP, BP, H265MP;

Terminal de exibição

Função de divisão de vídeo integrada, que pode realizar síntese de tela única/picture-in-picture/picture-out-picture, como divisão de tela única, divisão de tela dupla, divisão de três telas, divisão de quatro telas, cinco- divisão de tela, divisão de seis telas, divisão de sete telas, divisão de oito telas, divisão de nove telas, divisão de dez telas, divisão de treze telas e divisão de dezesseis telas; até quatro grupos de exibição de síntese multitela independente, com suporte para saída de tela 2K/4K;

painel de controle

Suporta uma variedade de painéis de controle, tela de toque Android opcional com fio de 10,1- polegadas (padrão sem montagem na parede, sem suporte para POE), tela de toque de desktop PoE de rede de 10,1- polegadas, 10,{{5} }}tela de toque de parede incorporada PoE de rede de polegadas (caixa inferior de parede incorporada padrão), 4-versão PoE de rede de polegadas 86 tela de toque de caixa

Taxa de codec

Máximo de 16 canais de codec 1080P, 512Kbps ~ 16Mbps por canal

Entrada de áudio

8-entrada de terminal Phoenix de via (suporta entrada MIC de alimentação fantasma de 48V ou entrada linear de linha), 8 -entrada de áudio incorporada HDMI de via, 16-áudio RTSP de via, 2-via DSP áudio, 1-entrada de áudio OPS de via, 1-entrada de áudio de projeção de tela sem fio de via, 1-entrada de áudio de módulo de fala sem fio de via, sistema de fala de áudio digital manual acesso ao microfone digital (DIGIT Microfone porta de rede, suporta 2 acessos de link de microfone digital lado a lado)

Saída de áudio

4- saída de áudio de saída de linha, 4- saída de amplificador digital de 200 W @ 8 ohm, 8 - saída de áudio incorporada HDMI, 10- DSP, 1- Saída OPS; suporta ajuste de volume, áudio suporta sincronização e mixagem

Entrada de vídeo

8- interface de entrada HDMI 4K de canal, 16-entrada de câmera de rede IP de canal, 1-entrada OPS interna de canal, 1-entrada de projeção de tela sem fio interna de canal

Saída de vídeo

8- interface de saída HDMI 4K de canal, 8-streaming RTMP de canal, 1-saída OPS interna de canal, suporte para saída HDMI e comutação de acompanhamento de áudio

Processamento de áudio

Suporta cancelamento automático de eco (AEC), controle automático de ganho (AGC), cancelamento/supressão automática de ruído (ANC /ANS), cancelamento automático de feedback (AFC), matriz de mixagem (AM), compensação de perda de pacotes (PLC)

Processamento de vídeo

Suporta adaptação de resolução de vídeo, comutação, alocação, divisão de tela, sobreposição de legendas e ajuste de parâmetros de imagem

Protocolo de comunicação

SIP, fluxo duplo BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Interface de rede

2 portas WAN, 6 portas LAN; ou defina 8 portas de rede para serem totalmente conectadas; 4 das portas de rede suportam fonte de alimentação PoE;

Função de mixagem

Suporta áudio local, áudio incorporado HDMI e fluxos de acesso à rede RTSP de áudio remoto para entrar no mixer e pode selecionar mixagem dinamicamente; também suporta entrada de áudio OPS integrada, entrada de áudio de projeção de tela sem fio integrada e entrada de áudio de módulo de fala sem fio integrada para entrar no mixer;

Controle Central

Controle central de um toque: alternar sistema, ajustar o volume de saída, alternar fonte de sinal, controle de câmera, controle de gravação e transmissão, chamada remota, controle de ambiente, etc.

Interface de controle ambiental

Interface 3-way RS-232/485, 1*RS232/RS485 DEBUG, 2-way RELAY (com fonte de alimentação externa de 12V), 2-way I/O, {{ 9}}infravermelho IR

Videoconferência

Suporta chamadas de videoconferência ponto a ponto H.323 e envio de fluxo auxiliar;

Suporte SIP Chamadas de videoconferência ponto a ponto e envio de fluxo auxiliar;

Uma única máquina suporta no máximo 6-conferências em grupo (via protocolo SIP), suporta a criação de vários modelos de conferência, suporta conferências agendadas e convoca conferências automaticamente de acordo com o horário agendado; você pode convidar novos terminais para ingressar na conferência durante a conferência ou expulsar um terminal da conferência; você pode ativar / desativar o som de qualquer local ou ativar / desativar o som de todos os locais com um clique;

Ao utilizar o protocolo H.323, o registro GK é suportado e as chamadas podem ser feitas através de números curtos;

Ao utilizar o protocolo SIP, o registro SIP é suportado e as chamadas podem ser feitas através de números curtos;

Durante a videoconferência, ele suporta transmissão criptografada de áudio e vídeo, criptografia de chamadas ponto a ponto e criptografia de chamadas de videoconferência multipartidárias para evitar que o áudio e o vídeo sejam escutados durante toda a conferência;

Função de transmissão ao vivo

Suporta até 10-multicast de canal, transmissão ao vivo e sob demanda

Função de gravação

Suporta ser usado como terminal e cliente de distribuição de gravação e transmissão, suporta gravação de 6 canais de áudio e vídeo ao mesmo tempo; suporta sintetização de 1 4 gravação multitela K (ou seja, 1 canal de tela virtual sintetizada 4K, sintetizado por vários canais de telas 1920*1080; não suporta gravação de fonte de entrada 4K HDMI ou IPC); o formato de arquivo de gravação e transmissão é MP4, suporta configuração de cópia automática/manual do disco USB, atualização forçada do sistema de disco USB e restauração da configuração de inicialização, suporta gravação de CD USB, suporta gerenciamento de conteúdo de arquivo de gravação (baixar/exportar/editar/excluir)

Disco rígido interno

Disco rígido padrão de 2 TB e 3,{2}} polegadas para vigilância, suporta disco rígido de até 16 TB (slot de disco único);

Suporta slots duplos de disco rígido e suporta a instalação interna de dois discos rígidos de vigilância;

Suporta expansão de disco rígido externo via USB;

Economia de energia e proteção ambiental

Suporta suspensão e ativação da rede, troca de sistema com um toque

Função de manutenção

Suporta gerenciamento de interface Web, fornece configuração rápida de portas de dispositivos, suporta modificação de senha de porta Web, modificação de endereço IP, redefinição de fábrica, atualização de software, luz indicadora, aprendizagem infravermelha, gerenciamento de log, depuração de porta serial, depuração remota Telnet, operação remota e gerenciamento de manutenção

Computador OPS integrado

Computador Fusion OPS, memória 16G, disco rígido 512G

Função de projeção de tela sem fio integrada

Suporta projeção de tela de um clique com transmissor de projeção de tela sem fio, suporta projeção de tela com terminal portátil PC/telefone celular/cliente PAD, suporta antena externa para estender o sinal de recepção

Módulo de fala sem fio integrado

Suporta falar com dois microfones ao mesmo tempo, suporta microfone portátil sem fio/clipe de colar/transmissor de fone de ouvido; suporta antena externa para estender o sinal de recepção

Instalação

Instalação de gabinete padrão de telecomunicações 3 U

Tamanho do dispositivo

Tamanho do produto: largura* profundidade * altura 437 mm* 442 mm* 132,5 mm (incluindo alça)

Tamanho do produto: largura* profundidade * altura 437 mm* 410 mm* 132,5 mm (excluindo alça)

Tensão e corrente de entrada

CA100~240V/50~60Hz

Consumo de energia do dispositivo

Consumo típico de energia50W; consumo de energia em plena carga750W

Peso do equipamento

O peso líquido de toda a máquina é de 14,6 kg, o peso bruto é de 16 kg

Temperatura operacional

0~45 graus de trabalho

Altitude de umidade

10% a 90%, altitude menor ou igual a 5.000 metros

Chassi host (placa de controle principal e placa de áudio são padrão, outras placas são opcionais)

Chassi hospedeiro

Placa de controle principal integrada padrão (placa PRINCIPAL) e placa de áudio (placa de ÁUDIO)

Placa de controle principal (placa PRINCIPAL)

Inclui 8 portas Gigabit Ethernet (incluindo 4 POE), 3 portas RS-232/485, 1*RS232/RS485 DEBUG, 2 portas RELAY, 2 portas I/O, 2 portas IR infravermelhas, 2 portas USB Tipo A , 1 porta USB tipo B

Placa de áudio (placa de ÁUDIO)

Sistema de fala de áudio digital Hand-in-Hand, suporta 2 acessos de link de microfone digital Hand-in-Hand (porta de rede DIGIT MIC), entrada MIC/LINE do terminal Phoenix de 8- vias (suporta entrada MIC de alimentação fantasma de 48V ou entrada de linha entrada linear), saída LINE OUT de áudio de linha de terminal Phoenix de 4- vias, saída de amplificador de potência digital de 4- vias (4x200W@8Ω)

O chassi host pode ser equipado com placas opcionais da seguinte forma:

Placa de entrada HDMI de quatro canais CR-4I-HDMI

Tipo de placa

Uma placa de entrada HDMI de quatro canais, instalada no host para entrega

Adaptação do anfitrião

Um único host suporta até 2 placas de entrada HDMI

Sinal de entrada

4-sinal HDMI do canal, suporte para entrada de sinal de áudio incorporado

Conectores de entrada

Conector fêmea de 19-pino tipo A

Tipo de sinal

HDMI, DVI-D, identificação automática de sinais de entrada

Resolução

Resolução máxima de entrada 4K30

Formato de áudio

Suporte ao formato PCM

padrão

Suporta HDMI 2.0

Gestão EDID

Suporta importação EDID

Outros recursos

Função de sobreposição de caracteres de suporte

Placa de saída HDMI de quatro vias CR-4O-HDMI

Tipo de placa

Uma placa de saída HDMI de quatro canais, instalada no host para entrega

Adaptação do anfitrião

Um único host suporta até 2 placas de saída HDMI

Sinal de saída

4-sinal HDMI do canal, suporte para saída de sinal de áudio incorporado

Conectores de entrada

Conector fêmea de 19-pino tipo A

Tipo de sinal

HDMI, DVI-D

Resolução

Resolução máxima de saída 4K30

padrão

Suporta HDMI 2.0

Outros recursos

Suporta formato de saída configurável

Placa OPS CR-OPS-WIN

Tipo de placa

Placa OPS, carregada no host para entrega, computador OPS integrado de 11ª geração de configuração padrão OPS-I5A11-16-512 (16G+512G), sistema operacional Windows 11 Professional pré-instalado; (configuração específica está sujeita a entrega)

Adaptação do anfitrião

Um único host suporta até 1 placa OPS

Desempenho de operações

(Configuração específica está sujeita a entrega)

1. Seis núcleos e doze threads;

2. Frequência principal 2,7 GHz-4,6 GHz;

3. Nível de cache 3 12MB;

4. Configuração da placa-mãe: I5 11500;

5. Placa gráfica: Intel HD Graphics 750;

6. Resolução 5K60HZ;

7. Frequência básica: 350 MHz;

8. Frequência dinâmica: 1,3 GHz;

9. Consumo de energia da CPU: 65W;

10. Consumo normal de energia de trabalho: 85W;

11. Consumo máximo de energia: 120W;

Placa de projeção de tela sem fio e dispositivo de projeção de tela CR-VIA-CAST

Tipo de placa

A placa do módulo de recepção de projeção de tela sem fio é instalada no host para entrega; a placa do módulo de recepção de projeção de tela sem fio vem como padrão com um pigtail de transmissor de tela de uma tecla WIFI VIA-T8; vem de fábrica com 2 antenas de haste curta, 2 cabos de extensão de antena e 2 ventosas para evitar que o gabinete proteja o sinal de projeção da tela sem fio;

Adaptação do anfitrião

Um único host suporta até 1 placa de módulo de recepção de projeção de tela sem fio

Desempenho de projeção sem fio

1. Módulo Wi-Fi: 5 GHz/2,4 GHz

2. Largura de banda Wi-Fi: 867MHz

3. Hora de inicialização:<15s

4. Tempo de resposta da projeção da tela: menor ou igual a 3s

5. Tempo de resposta de preempção: menor ou igual a 2s

6. Sistema de suporte: Windows/Mac OS/IOS/Android

7. Modo de operação: plugue e reprodução, projeção de tela com um clique

8. Método de emparelhamento: Insira a porta USB do receptor para emparelhar automaticamente

9. Resolução de transmissão: 1920 x 1080

10. Taxa de quadros: 30fps e abaixo

11. Interface de fonte de alimentação: USB2.0, USB3.0

12. Interface de transmissão de vídeo: USB2.0, USB3.0

13. Feedback de toque: 10 pontos @Windows/Mac OS

Placa de microfone sem fio e microfone portátil CR-MD-MIC

Tipo de placa

Placa de módulo de recepção de fala sem fio UHF, instalada no host para entrega; A placa do módulo de recepção de voz sem fio UHF vem com 2 microfones de mão sem fio MD-13; vem com 2 antenas de haste curta, 2 cabos de extensão de antena e 2 ventosas para evitar que o gabinete proteja o sinal de projeção sem fio;

Adaptação do anfitrião

Um único host suporta até 1 placa de módulo de recepção de voz sem fio UHF

Desempenho da placa de fala sem fio UHF

Parâmetros da placa de recepção de microfone sem fio:

1. Faixa de banda visível: 470-960MHz (dependendo da região);

2. Resposta de áudio: 20 Hz-18 kHz;

3. Distorção harmônica total:<1% (@AF1 KHz, RF46 dBu);

4. Dynamic range: >100dB;

5. Signal-to-noise ratio: >92dB;

Parâmetros do microfone portátil sem fio:

1. Núcleo do microfone transmissor portátil: tipo dinâmico;

2. Faixa de ganho de entrada: 30 dB;

3. Potência de saída de RF: 10 mw;

4. Requisitos de energia: 2 pilhas alcalinas AA (LR6);

5. Vida útil da bateria: até 10 horas;

6. Tamanho: 36 x 245 (mm);

7. Peso: 0,28KG;
