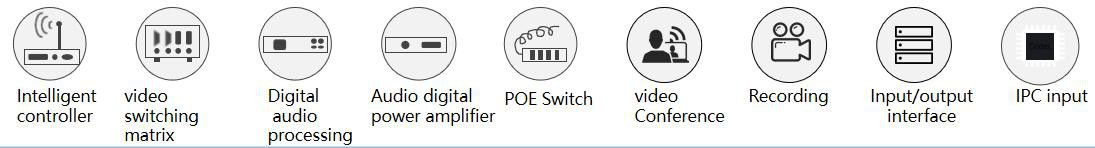

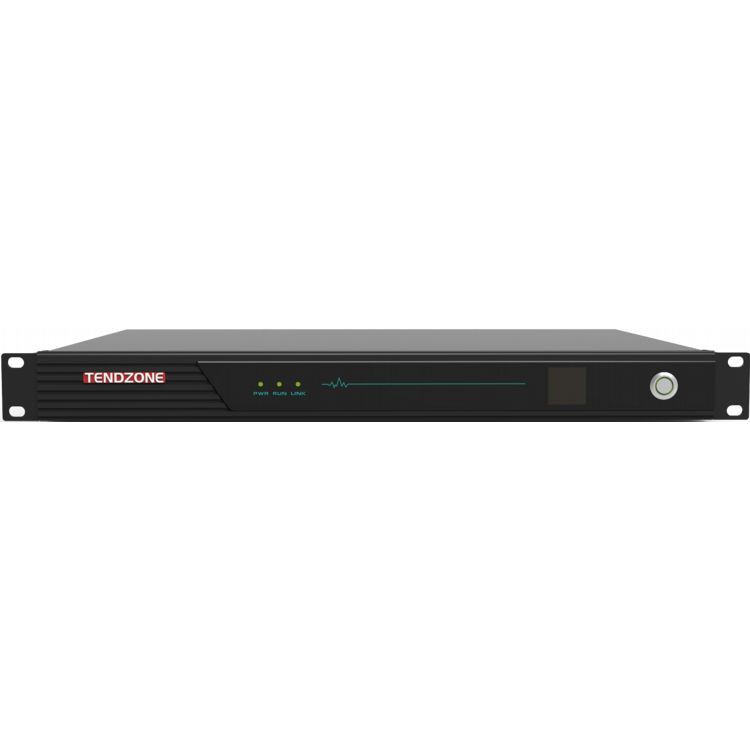

Processador integrado nove em um

projeto

ESCALADOR-1008

Seguro e estável

Adotando arquitetura de sistema de nível industrial, desenvolvida com base no sistema LINUX, livre de vírus

Interface de dados

2 USB Tipo A, 1 USB Tipo B

Câmera de rede

12 câmeras de rede local, 4 encaminhamento de rede

Codec de vídeo

Suporta codificação e decodificação de vídeo de até 4K60; suporta até 4 canais de codificação 1080P60 e até 4 canais de decodificação 1080P@60; ou 8 canais de codificação 1080P@30 e 8 canais de decodificação 1080P@30;

Protocolo de áudio e vídeo

O áudio suporta G.711, G.722, G722.1, G722.1C, AAC e suporta decodificação de fluxos de código de áudio

O vídeo suporta H.264HP, MP, BP, H265MP

Terminal de exibição

Função de divisão de vídeo integrada, que pode realizar síntese de tela única/picture-in-picture/picture-out-picture, sobreposição de legenda, sobreposição de nome de terminal e exibição do logotipo da estação em single, double, três, quatro, cinco, seis, sete, oito, nove, dez, treze e dezesseis telas divididas

painel de controle

Suporta uma variedade de painéis de controle, tela de toque Android opcional com fio de 10,1- polegadas (padrão sem montagem na parede, sem suporte para POE), tela de toque de desktop PoE de rede de 10,1- polegadas, 10,{{5} }}tela sensível ao toque de parede PoE de rede de polegadas (padrão com caixa inferior montada na parede)

Taxa de codec

Máximo de 16 canais de codec 1080P, 512Kbps ~ 16Mbps por canal

Entrada de áudio

8- entrada de terminal Phoenix de via (suporta entrada MIC de alimentação fantasma de 48 V ou entrada linear de linha), 4- entrada de áudio incorporada HDMI de via

Saída de áudio

4- saída de áudio de saída de linha (ou 2 pares de saída estéreo terminal L/R Phoenix), 2- saída de amplificador digital de 100 W a 8 ohm (ou 2- saída digital de 150 W a 4 ohm saída do amplificador), 2-saída de áudio incorporada HDMI de 2- vias; suporta ajuste de volume, áudio suporta sincronização e mixagem

Entrada de vídeo

4 interfaces de entrada HDMI, 16 entradas de câmeras de rede IP; HDMI IN1 e HDMI IN3 suportam entrada com resolução máxima de 4K30, e HDMI IN2 e HDMI IN4 suportam entrada com resolução máxima de 1920*1080@60;

Saída de vídeo

2 interfaces de saída HDMI, HDMI OUT1 e HDMI OUT2 suportam resolução máxima de saída 4K30;

Processamento de áudio

Suporta cancelamento automático de eco (AEC), controle automático de ganho (AGC), cancelamento/supressão automática de ruído (ANC /ANS), cancelamento automático de feedback (AFC), matriz de mixagem (AM), compensação de perda de pacotes (PLC)

Processamento de vídeo

Suporta adaptação de resolução de vídeo, comutação, alocação, divisão de tela, exibição de sobreposição de legenda de rolagem, sobreposição de nome de terminal, exibição de logotipo de estação e ajuste de parâmetro de imagem; sobreposição de legenda e nome de terminal suporta ajuste de posição arbitrária; o logotipo da estação suporta ajuste de posição superior esquerdo, superior direito, inferior esquerdo e inferior direito e suporta ajuste de exibição de transparência;

Protocolo de comunicação

SIP, fluxo duplo BFCP, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Interface de rede

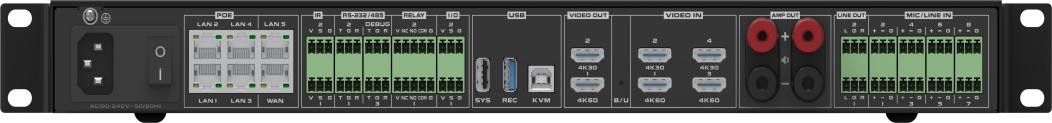

1 porta WAN, 5 portas LAN; ou defina 6 portas de rede para serem totalmente conectadas; 4 das portas de rede suportam fonte de alimentação PoE;

Nota: Se você precisar se conectar a um switch PoE de terceiros, recomendamos que você use uma porta de rede que não suporte PoE para se conectar ao switch PoE da outra parte para garantir que uma das portas de rede não forneça energia PoE externa . Tente não se conectar diretamente entre si usando interfaces PoE.

Função de mixagem

Suporta áudio local, áudio integrado HDMI e fluxos de acesso à rede RTSP de áudio remoto que entram no mixer e pode selecionar mixagem dinamicamente

Controle Central

Controle central de um toque: alternar sistema, ajustar o volume de saída, alternar fonte de sinal, controle de câmera, controle de gravação e transmissão, chamada remota, controle de ambiente, etc.

Interface de controle ambiental

Interface 3-way RS-232/485, 1*RS232/RS485 DEBUG, 2-way RELAY, 2-way I/O, 2-way infravermelho IR

Videoconferência

Suporta chamadas de videoconferência ponto a ponto H.323 e envio de fluxo auxiliar;

Suporta chamadas de videoconferência ponto a ponto SIP e envio de fluxo auxiliar;

Uma única máquina suporta no máximo 6-conferências em grupo (via protocolo SIP/H.323), suporta a criação de vários modelos de conferência, suporta conferências agendadas e convoca conferências automaticamente de acordo com o horário agendado; você pode convidar novos terminais para ingressar na conferência durante a conferência ou expulsar um terminal da conferência; você pode ativar / desativar o som de qualquer local ou ativar / desativar o som de todos os locais com um clique;

Ao utilizar o protocolo H.323, o registro GK é suportado e as chamadas podem ser feitas através de números curtos;

Ao utilizar o protocolo SIP, o registro SIP é suportado e as chamadas podem ser feitas através de números curtos;

Durante a videoconferência, ele suporta transmissão criptografada de áudio e vídeo, criptografia de chamadas ponto a ponto e criptografia de chamadas de videoconferência multipartidárias para evitar que o áudio e o vídeo sejam escutados durante toda a conferência;

Fluxo de envio

Suporta streaming para pelo menos 8 plataformas diferentes de streaming ao vivo ao mesmo tempo

Transmissão ao vivo

Suporta até 10-multicast de canal, transmissão ao vivo e sob demanda

Função de gravação

Suporta uso como terminal e cliente de distribuição de gravação e transmissão, com no máximo 4 fluxos de gravação locais (ou gravação 1 4K imagem), o formato do arquivo de gravação e transmissão é MP4, suporta cópia automática de unidades flash USB, atualização forçada do sistema de unidade flash USB e restauração da configuração inicial, suporta gerenciamento de conteúdo de arquivo de gravação (download/exportação/edição/exclusão)

Sistemas Distribuídos

Ele pode ser usado como uma máquina de interface de entrada e saída de um sistema distribuído e oferece suporte ao acesso a um sistema distribuído para atender às necessidades de vários clientes (como cliente Android, cliente IOS, cliente Hongmeng, cliente WINDOWS, cliente Kylin, etc. ) para controle visual e exibição distribuída na tela; suporta correspondência com sistemas de controle distribuído multimídia, suporta controle de dispositivos por meio de visualização visual de imagens, suporta uso como terminal de nó distribuído e realiza interconexão entre dispositivos

Suporte a sistemas distribuídos

Quando usado com um sistema distribuído, o nó de nuvem hiperconvergente suporta a expansão de áudio, vídeo e canais de entrada e saída de controle em conjunto com a máquina de interface de entrada e a máquina de interface de saída. A imagem de entrada da interface HDMI do nó de nuvem hiperconvergente pode ser enviada diretamente para a máquina da interface de saída através da rede para saída de emenda em tela grande. A imagem da máquina da interface de entrada também pode ser enviada diretamente para a interface HDMI do nó da nuvem hiperconvergente por meio de transmissão de rede. Cada interface de saída HDMI suporta múltiplas combinações de tela (ou seja, função de divisão de tela).

Disco rígido interno

Disco rígido padrão de 2 TB e 3,{2}} polegadas para vigilância, pode ser expandido para um disco rígido móvel de 12 TB via USB

Comunicação em rede

Compatível com 4 -mixagem e reprodução de áudio de canal, suporte para suspensão e ativação da rede, alternância de sistema com um toque

Função de manutenção

Suporta gerenciamento de interface Web, fornece configuração rápida de portas de dispositivos, suporta modificação de senha de porta Web, modificação de endereço IP, redefinição de fábrica, atualização de software, luz indicadora, aprendizagem infravermelha, gerenciamento de log, depuração de porta serial, depuração remota Telnet, operação remota e gerenciamento de manutenção

Instalação

Instalação de gabinete padrão de telecomunicações 1 U, recomenda-se instalá-lo próximo a equipamentos periféricos para reduzir a carga de trabalho de fiação

Tamanho do dispositivo

Tamanho do produto: largura*altura*profundidade4 360,8 mm* 45 mm* 318 mm

Tamanho da embalagem: largura*altura*profundidade 560 mm *135 mm *408 mm

Peso do equipamento

Peso bruto 7,2KG (incluindo materiais de embalagem)

Tensão e corrente de entrada

CA100~240V/50~60Hz

Consumo de energia do dispositivo

Sem saída de alto-falante externo e dispositivo alimentado por POE: Consumo de energia típico40W

Quando dois alto-falantes externos e um dispositivo externo alimentado por POE estão conectados: Consumo de energia em carga total340 W

Temperatura operacional

0~45 graus de trabalho

Altitude de umidade

10% a 90%, altitude menor ou igual a 5.000 metros
