Visão geral do WeGem 1616 DSP

O DSP Tendzone WebGem 1616 oferece uma gama completa de ferramentas DSP de áudio adaptáveis, feitas sob medida para integradores AV. Este DSP possui 16 entradas e saídas de áudio analógico, atendendo a uma ampla gama de requisitos de processamento de áudio. Com a interface Web intuitiva do Tendzone, os DSPs permitem controle bidirecional padrão usando RS-232, TCP/IP e GPI, garantindo compatibilidade com muitos sistemas de controle populares de terceiros. Para gerenciamento no local, os usuários podem projetar uma interface de controle web personalizada que funciona em múltiplas plataformas, como Windows, iOS, macOS e Android. A série Tendzone WebGem combina funcionalidade robusta de processamento de áudio com opções versáteis de controle, tornando-a uma excelente escolha para projetos de integração AV em locais como salas de conferências, instituições educacionais, hotéis e tribunais.

Características

O dispositivo possui 16 entradas de microfone/linha equilibradas com um interruptor suave de 48V Phantom Power.
Experimente uma qualidade de som excepcional a 48kHz/24 bits.
O ganho otimizado do pré-amplificador oferece vários ajustes em 0dB, 10dB, 20dB, 30dB e 40dB, tornando-o adequado para níveis MIC e LINE.
Inclui uma interface de áudio USB2.0 para gravação e reprodução através de uma unidade USB.
A interface da placa de som USB-B suporta transmissão de áudio 2x2, compatível com dispositivos que executam Windows, iOS, Android e HarmonyOS.
O Cancelamento Adaptativo de Eco (AEC) remove ecos com eficiência durante videoconferências.
O Cancelamento Adaptativo de Feedback (AFC) emprega um algoritmo digital de ponto flutuante de alta velocidade para suprimir feedback em cada canal do microfone.
O Controle Automático de Ganho (AGC) garante um volume de saída consistente, independentemente da distância do alto-falante ao microfone, beneficiando o público.
Um recurso Ducker inteligente permite suprimir facilmente a música de fundo, destacando a clareza vocal.
O limitador de resposta instantânea protege eficazmente o equipamento downstream.
Compartilhamento de ganho A Mixagem Automática (AM) e a Mixagem Automática baseada em limiar (GAM) simplificam o gerenciamento de múltiplas combinações de microfones.
As faixas de controle de nível de entrada e saída podem ser definidas, limitando os valores máximo e mínimo para melhorar a usabilidade do sistema.
A interface gráfica intuitiva de controle do software é baseada em uma arquitetura B/S, permitindo ajustes de parâmetros através de um navegador com suporte para inglês e chinês.
Os usuários podem personalizar a interface, que é compatível com várias plataformas com vários sistemas operacionais, incluindo Android, iPad, Windows, HarmonyOS e KylinOS.
Um LCD colorido de 18- polegada exibe o nome do dispositivo, endereço IP, níveis de entrada/saída, status de mudo, cena atual e versão do software.
Existem 8 interfaces GPIO configuráveis que podem ser configuradas via software para entrada ou saída.
O dispositivo suporta protocolos de controle de terceiros, permitindo gerenciamento e controle via UDP ou RS-232.

Painel Traseiro

607

Tag: Processador de áudio baseado na web 16x16, China fabricantes, fornecedores, fábrica de processadores de áudio baseados na web 16x16

ESPECIFICAÇÕES

Desempenho Geral
Resposta de frequência (A/D/A)	20Hz-20kHz (±0,5dB)
Taxa de amostragem	48kHz,24 bits
Faixa Dinâmica (A/D/A)	>110dB, ponderado A (ganho de 20Hz-20kHz@0dB)
THD	Menor ou igual a 00,005%@1kHz,+4dBu
Latência (A/D/A)	5,8 mS, entradas roteadas para saídas
Piso de ruído (ponderado A)	Menor ou igual a -90dBu
Conversa cruzada	Menor ou igual a -105dB@+20dBu,1kHz
Relação S/R	>110dB, ponderado A (ganho de 20Hz-20kHz@0dB)
Isolamento de canal	Menor ou igual a -105dB@+20dBu,1kHz
Números predefinidos	50
Entrada/Saída de Áudio
Modelo	Web Gem 1616
Conector	Blocos terminais de 3,81 mm
Número de canais analógicos	16 em 16 fora
Poder Fantasma	CC 48±6V,10mA
Impedância de entrada	Balanço de 2KΩ
Impedância de Saída	Balanço de 200Ω
Nível máximo de entrada	20dBu
Nível máximo de saída	20dBu
Ganho máximo de entrada	40dB

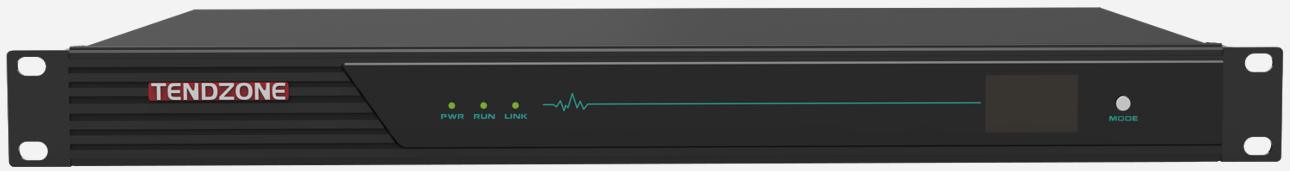

Painel frontal
Luz Indicadora	Alimentação/EXECUTAR/LINK
Tela de exibição	Visor LCD colorido de 1,8" Exibe o nome do dispositivo, endereço IP, nível de entrada/saída e status de mudo, cena atual, versão do software
Botão Selecionar	Um botão push-to-turn
Painel Traseiro
UAC (áudio bidirecional USB)	Placa de som 2x2, taxa de amostragem de 48kHz, 16 bits, interface tipo USB-B, protocolo de transmissão de dados USB2.0;
USB	O tipo de interface é USB-A e o protocolo de transferência de dados é USB2.0. Suporta gravação e reprodução, pode reproduzir arquivos de áudio no formato MP3/WAV, suporta disco U no formato FAT32, formato de arquivo de gravação WAV
RS232	Terminal Phoenix de 4 pinos 3.81
GPIO	8 canais, entrada e saída personalizadas, terminal Phoenix de 12 pinos 3.81
LAN (porta de rede TCP/IP)	Ethernet 10/100/1000MB RJ45
Parâmetros Elétricos e Físicos
Fonte de energia	CA100-240V±10%,50/60Hz
Consumo de energia	24W
Temperatura operacional	0 grau -45 grau
Umidade relativa	30%-70％R.H.
Dimensões	484 mm * 280 mm * 44 mm
Tamanho do pacote	570 mm x 410 mm x 135 mm
Peso líquido	3,1kg
Peso de envio	3,6kg
