Resumo de RUBY T24
M-7216 é uma plataforma de processamento de áudio de IA de arquitetura aberta de nova geração que integra áudio analógico, áudio de rede Dante, áudio de rede VaiLink e áudio digital UAC. Ele fornece funcionalidades como conexão, mixagem, roteamento, processamento geral e de IA e saída para diversos tipos de sinais. Esta plataforma de processamento concentra-se na capacidade de acesso de áudio em rede digital, tornando-a a solução definitiva para aplicações em salas de conferência, salas multifuncionais e sistemas de áudio em rede distribuída em centros de comando, universidades, estádios, etc.
Recursos do produto
Acesso de áudio em rede digital: Suporta aplicações de áudio em rede distribuída, melhorando a integração do sistema de áudio em diferentes plataformas.
Processamento de áudio AI :Algoritmos de IA de alta fidelidade,AI-Dereverberação, Cancelamento de ruído AI, AI-AGC
Arquitetura Aberta Plataforma de designer de áudio:
Usando ferramentas integradas do Audio Designer, operação de arrastar e soltar do módulo de software, topologia de processamento de áudio personalizada e lógica de controle. Crie e visualize fluxos de trabalho de processamento de sinal,
Projetado para engenheiros com uma interface totalmente operacional.
Elementos, estilos e métodos de interação personalizáveis.
Suporte para definir a página inicial da interface, pular página, criar vários controles, alterar a localização e o tamanho do controle. uma única interface pode suportar múltiplas páginas
Controles Dinâmicos: Suporta modificação dinâmica de propriedades de controle durante a operação.
Canais de áudio abrangentes:8 entradas balanceadas de microfone/linha, 8 saídas de linha analógicas, 2x2 canais de áudio UAC e módulos robustos de processamento de áudio e processamento lógico integrados.
Canais de áudio de rede avançados:Com 128 (64x64) canais de áudio de rede Dante redundantes e 16 (8x8) canais de áudio de rede VaiLink, garante transmissão de áudio de alta qualidade.
Protocolo de controle aberto: pode ser controlado e gerenciado através da rede, porta serial RS232
Rede PoE+: Construir 4 interfaces de rede PoE+ para alimentar e gerenciar 4 dispositivos AoIP (Áudio sobre IP) diretamente.
Microfone de matriz de teto A1D: Ferramentas integradas de design e simulação de microfone de matriz de teto A1D
Predefinições: Armazene até 1.000 predefinições para recuperação e configuração rápidas para garantir uma operação eficiente.
Certificação
CE
CE
ISO
ISO

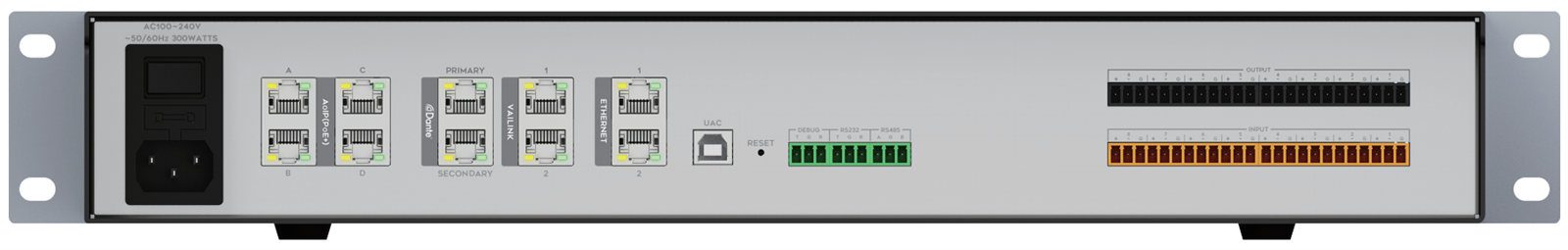

Painel Traseiro
Tag: arquitetura aberta ai dsp, fabricantes, fornecedores, fábrica de arquitetura aberta ai dsp na China
ESPECIFICAÇÕES
|
Desempenho Geral |
||
|
Núcleo de processamento |
ADSP-21593/DSP+ARM de núcleo duplo/ 64-bit 1.8G 6-Processador de núcleo/Aceleração de rede neural NPU AI integrada/Potência de computação de até 2,8T |
|
|
Números predefinidos |
1000 |
|
|
Taxa de amostragem |
48kHz,24 bits |
|
|
Resposta de frequência (A/D/A) |
20Hz-20kHz (±0,2dB) |
|
|
Faixa Dinâmica (A/D/A) |
>110dB, ponderado A (ganho de 20Hz-20kHz@0dB) |
|
|
Ruído de entrada equivalente |
Menor ou igual a -125dBu |
|
|
THD |
Menor ou igual a 0,005%@1kHz |
|
|
Isolamento de Canal |
Menor ou igual a -105dB@+20dBu,1kHz |
|
|
Latência (A/D/A) |
5,8 mS, entradas roteadas para saídas |
|
|
Conversa cruzada |
Menor ou igual a -105dB@+20dBu,1kHz |
|
|
Relação S/R |
>110dB |
|
|
Entrada de áudio/Saída |
||
|
Conector |
Blocos terminais de 3,81 mm |
|
|
Número de canais analógicos |
8 entradas balanceadas de microfone/linha, 8 saídas de linha analógicas |
|
|
Número de canais Dante |
64 x 64 |
|
|
Poder Fantasma |
CC 48±6V,10mA |
|
|
Impedância de entrada |
Balanço de 2KΩ |
|
|
Impedância de saída |
Balanço de 200Ω |
|
|
Nível máximo de entrada |
20dBu |
|
|
Nível máximo de saída |
20dBu |
|
|
Ganho máximo de entrada |
40dB |
|
|
Ganho máximo de saída |
N / D |
|
|
Painel frontal |
||
|
Luz Indicadora |
Alimentação/EXECUÇÃO/LINK |
|
|
Tela de exibição |
Visor LCD colorido de 1,8" Exibe o nome do dispositivo, endereço IP, nível de entrada/saída e status de mudo, cena atual, versão do software |
|
|
Botão Selecionar |
Um botão push-to-turn |
|
|
Painel Traseiro |
||
|
UAC (áudio bidirecional USB) |
Placa de som 2x2, taxa de amostragem de 48kHz, 16 bits, interface tipo USB-B, protocolo de transmissão de dados USB2.0; |
|
|
USB |
O tipo de interface é USB-A e o protocolo de transferência de dados é USB2.0. Suporta gravação e reprodução, pode reproduzir arquivos de áudio no formato MP3/WAV, suporta disco U no formato FAT32, formato de arquivo de gravação WAV |
|
|
Dante PRIMÁRIO E SECUNDÁRIO |
/ |
2X1000MRJ-45; 16x16; Redundância de suporte, modo de comutação; |
|
RS232 |
Terminal Phoenix de 4 pinos 3.81 |
|
|
GPIO |
8 canais, entrada e saída personalizadas, terminal Phoenix de 12 pinos 3.81 |
|
|
LAN (porta de rede TCP/IP) |
2x Ethernet 10/100/1000 MB RJ45 4 X POE+ |
|
|
Parâmetros Elétricos e Físicos |
||
|
Fonte de energia |
CA100-240V±10%,50/60Hz |
|
|
Consumo de energia |
200W |
|
|
Temperatura operacional |
0 grau -45 grau |
|
|
Umidade relativa |
30%-70％R.H. |
|
|
Dimensões |
1,5U, 483*340*66mm |
|
|
Tamanho do pacote |
570 mm x 410 mm x 135 mm |
|
