Visão geral

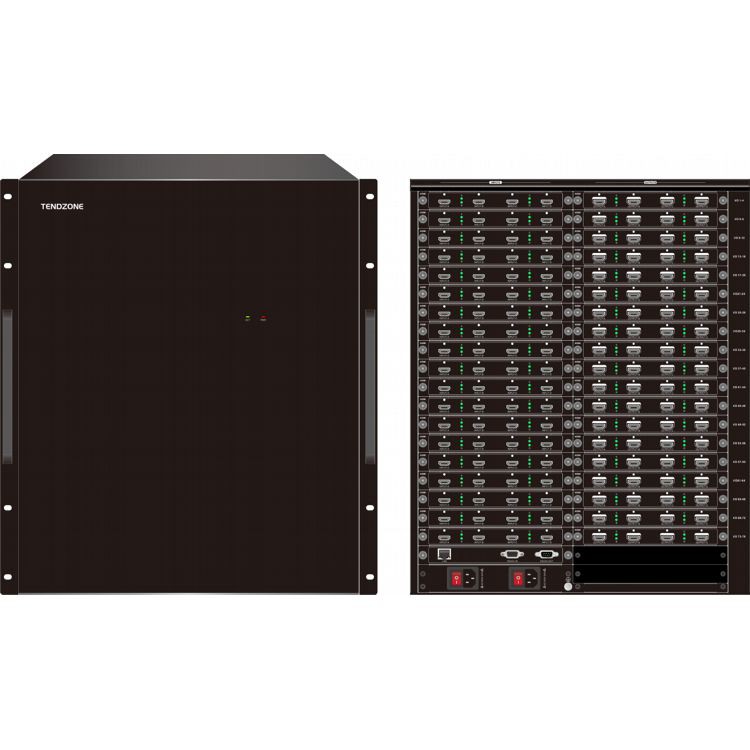

O controlador de video wall Tendzone VHM-1919D é uma nova geração de equipamentos inteligentes de processamento de imagem lançados recentemente pela nossa empresa. A arquitetura de design FPGA de hardware puro suporta exibição de janelas, superposição e roaming de sinais full HD multicanal; ele pode não apenas exibir uma imagem dinâmica em várias telas, mas também exibir várias imagens dinâmicas em uma tela para alcançar a função de emenda de múltiplas janelas; a imagem tem latência ultrabaixa, sem discretização e sem perda de quadro, alcançando uma apresentação de imagem perfeita.
É especialmente projetado para ocasiões que exigem exibição de alta qualidade de múltiplas imagens de vídeo e é adequado para vários setores, como monitoramento de segurança, comando militar, educação e pesquisa, agências governamentais, publicação de informações, mídia publicitária, exposições, vendas de eletrodomésticos, performances e entretenimento, etc.
Características
- Arquitetura FPGA de hardware completa, design modular, estrutura de plug-in híbrida, sem sistema operacional incorporado e excelente desempenho de processamento de imagem;
- Suporta comutação cruzada contínua, sem tela preta, tela travada, instabilidade, rasgo, etc. durante o processo de comutação;
- Suporta emenda de tela grande LCD e LED;
- Suporta entrada de vários formatos de sinal, entrada HDMI/DP 4K@60Hz, HDMI 4K@30Hz, DP 4K@30Hz, HDMI 2K@60Hz, DVI, VGA, CVBS, SDI;
- Suporta saída em qualquer resolução. A placa de saída 4K suporta uma resolução máxima de 4096x2160@30, um máximo de 4096 pixels e um máximo de 3840 pixels . A placa de saída 2K suporta uma resolução máxima de 1920x1200@60, um máximo de 2560 pixels e um máximo de 1920 pixels.
- Modo de controle: WEB, porta serial RS232 e porta LAN;
- Os comandos da porta serial podem realizar chamadas de cena, salvamento de cena, ciclo de cena, comutação de sinal, consulta e configuração de IP, etc.
- Suporta função de exibição de caracteres personalizados OSD de fonte de sinal de entrada, você pode definir a fonte do caractere, tamanho, cor, transparência, posição, etc.
- Suporta controle WEB, suporta computadores, telefones celulares, tablets e outros dispositivos de controle de sistema e é compatível com vários navegadores. Através da interface de usuário WEB, detecção de conexão de placa de sinal, comutação de sinal, chamada de cena, salvamento de cena, pesquisa de cena, gerenciamento de atualização on-line, redefinição de fábrica, etc. podem ser realizados (placa de controle avançada);
- Suporta visualização do sinal da fonte de entrada e exibição de eco de imagem em tela grande (placa de controle avançada);
- Suporta exibição de legendas com rolagem e exibição de mapa de fundo de ultra-alta definição (placa de controle avançada);
- Suporta detecção em tempo real de todos os sinais de entrada, facilitando aos usuários observar e detectar o status de acesso dos sinais de entrada;
- Suporta abertura arbitrária de janelas, sobreposição, roaming, divisão, zoom, alongamento e corte de imagens;
- Suporta exibição picture-in-picture, exibição de sobreposição de imagem, exibição de tela única em várias telas e funções de emenda de tela grande;
- A ordem das camadas e as configurações de propriedades da janela de sobreposição podem ser realizadas através do software do computador host;
- A tela de exibição de saída suporta até 8 janelas em uma única tela;
- Uma única fonte de entrada suporta janelas arbitrárias;
- Placas de entrada e saída suportam hot swap;
- Suporta salvamento de cena, chamada de cena, visualização de cena e pesquisa de cena;
- Suporta importação e exportação de configuração de emenda;
- Suporta corte e exibição de qualquer posição da fonte de sinal, e o mesmo sinal pode suportar quatro cortes;
- Suporta modo de abertura de janela predefinido e chamadas flexíveis;
- Suporta atualização online de toda a máquina, facilitando a manutenção e revisão.
Tag: Controlador de parede de vídeo modular híbrido de 38 placas, China Controlador de parede de vídeo modular híbrido de 38 placas fabricantes, fornecedores, fábrica
ESPECIFICAÇÕES
|
Desempenho Geral |
|
|
Especificações do chassi |
12 U |
|
Slot para cartão de entrada |
19 |
|
Slot para cartão de saída |
19 |
|
Número máximo de canais de entrada |
76 |
|
Número máximo de canais de saída |
76 |
|
Resolução de entrada |
A resolução mais alta suportada é 3840×2160@ 60Hz |
|
Resolução de saída |
Resolução máxima suportada 4096x2160@30 Hz |
|
Número de janelas |
Uma única tela suporta até 8 telas |
|
Entrada |
|
|
1 HDMI/1 DP (Escolha um) |
Suporta HDMI 2.0, suporta DP1.2, compatível com HDCP, resolução suporta 4096*2160@60Hz e 3840*2160@60Hz |
|
2-DP do canal |
Suporta DP1.1, resolução suporta 4096*2160@30Hz e 3840X2160@30 , |
|
2-canal HDMI |
Suporta HDMI 1.4, compatível com HDCP, resolução suporta 4096*2160@30Hz e 3840*2160@30Hz |
|
4-canal HDMI |
Suporta HDMI 1.3, compatível com HDCP, resolução suporta 1920 x 1200 @60Hz |
|
4-canal DVI |
DVI é compatível com HDMI, suporta o padrão HDCP e suporta resolução de 1920 x 1200 a 60 Hz , |
|
4-canal VGA |
Padrão de sinal VGA, resolução suporta 1920x1080P @60Hz , |
|
4-canal SDI |
Compatível com HD-SDI, 3G SDI, SD I, resolução suporta 1920x1080P @60Hz |
|
4-canal CVBS |
Formato de sinal CVBS, resolução suporta PAL: 720x576I, NTSC: 720x480I |
|
Cartão de controle básico |
Suporta controle lógico local, controle 232, como abertura de janela, roaming, etc. 2. Suporte ao controle central rápido RS232 3. Suporte ao controle de loop RS232 |
|
Cartão de controle avançado |
Mapa básico, legendas, eco (8 canais), visualização, funções WEB em um, incluindo função de cartão de controle de versão base |
|
Saída |
|
|
DVI |
DVI é compatível com HDMI, com resolução máxima de 1920x1200 @60Hz , suporte 1920×1200@60Hz |
|
HDMI |
Compatível com HDMI, DVI-D, suporte HDMI 1.3, resolução de até 1920x1200 @60Hz , a resolução suporta HDMI 1.3 , suporte 1920×1200@60Hz |
|
4K HDMI |
O formato do sinal de vídeo suporta HDMI 1.4 e a resolução máxima suporta 4096x2160@30Hz |
|
Olá |
|
|
Estrutura do chassi |
2 slots para canais de entrada, 3 slots para canais de saída |
|
Tamanho do chassi (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Peso (Kg) |
5.8 |
|
Consumo de energia (W) |
2 5 |
|
fonte de energia |
Fonte de alimentação dupla, 100V ~ 240V CA, 50/60Hz |
|
Controlar |
|
|
Controle RS232 |
Interface de porta serial DB9 |
|
Controle TCP/IP |
Compatível com protocolo TCP/IP |
|
Placa de entrada HDMI2.0 - VMH-1I-HD-4K |
|
|
|
Suporte HDMI2.0, compatível com HDCP, suporte DP1.2 |
|
Resolução máxima de entrada 3840x2160 @60Hz |
|
Um único sinal de entrada suporta janelas arbitrárias |
|
Função de sobreposição de caracteres de sinal de entrada de suporte |
|
Com tecnologia de gerenciamento EDID incorporada, suporta controle DDC |
|
Com função de economia de energia |
|
Placa de entrada dupla 4K DP-VMH-2I-DP-4K |
|
|
|
Suporte DP1.1, compatível com HDCP |
|
Resolução máxima de entrada 3840x2160 @ 30Hz |
|
Um único sinal de entrada suporta janelas arbitrárias |
|
Função de sobreposição de caracteres de sinal de entrada de suporte |
|
Com tecnologia de gerenciamento EDID incorporada, suporta controle DDC |
|
Com função de economia de energia |
|
Placa de entrada HDMI dupla 4K - VMH-2I-HD-4K |
|
|
|
Suporta formatos de sinal HDMI, DVI-D, suporta padrões HDMI, compatível com HDCP |
|
Resolução máxima de entrada 3840x2160 @ 30Hz |
|
Um único sinal de entrada suporta janelas arbitrárias |
|
Função de sobreposição de caracteres de sinal de entrada de suporte |
|
Com tecnologia de gerenciamento EDID incorporada, suporta controle DDC |
|
Com função de economia de energia |
|
Placa de entrada HDMI de quatro canais-VMH-4I-HD |
|
|
|
Suporta formatos de sinal HDMI, DVI-D, suporta padrões HDMI, compatível com HDCP |
|
Resolução máxima de entrada 1920x1200 @60Hz |
|
Um único sinal de entrada suporta janelas arbitrárias |
|
Função de sobreposição de caracteres de sinal de entrada de suporte |
|
Com tecnologia de gerenciamento EDID incorporada, suporta controle DDC |
|
Com função de economia de energia |
|
Placa de entrada Quad DVI-VMH-4I-DV |
|
|
|
Suporta formatos de sinal HDMI, DVI-D, suporta HDMI1.3, compatível com HDCP |
|
Resolução máxima de entrada 1920x1200 @60Hz |
|
Um único sinal de entrada suporta janelas arbitrárias |
|
Função de sobreposição de caracteres de sinal de entrada de suporte |
|
Com tecnologia de gerenciamento EDID incorporada, suporta controle DDC |
|
Com função de economia de energia |
|
Placa de entrada Quad VGA-VMH-4I-VG |
|
|
|
Suporta formato de sinal VGA |
|
Resolução máxima de entrada 1920x 1080 @60Hz |
|
Um único sinal de entrada suporta janelas arbitrárias |
|
Função de sobreposição de caracteres de sinal de entrada de suporte |
|
Com tecnologia de gerenciamento EDID incorporada, suporta controle DDC |
|
Com função de economia de energia |
|
Placa de entrada SDI de quatro canais-VMH-4I-SD |
|
|
|
Suporta formato de sinal SDI, distância de transmissão de sinal de entrada e saída de até 100m |
|
Resolução máxima de entrada 1920x 1080 @60Hz |
|
Um único sinal de entrada suporta janelas arbitrárias |
|
Função de sobreposição de caracteres de sinal de entrada de suporte |
|
Com tecnologia de gerenciamento EDID incorporada, suporta controle DDC |
|
Com função de economia de energia |
|
Placa de entrada CVBS de quatro canais-VMH-4I-AV |
|
|
|
Suporta formato de sinal CVBS, PAL adaptativo e NTSC |
|
Resolução de suporte PAL: 720x576I, NTSC: 720x480I |
|
Um único sinal de entrada suporta janelas arbitrárias |
|
Função de sobreposição de caracteres de sinal de entrada de suporte |
|
Com tecnologia de gerenciamento EDID incorporada, suporta controle DDC |
|
Com função de economia de energia |
|
Placa de entrada de áudio Quad DVI-VMH-4I-DVA |
|
|
|
4-way sinal de entrada DVI (interface DVI com áudio) |
|
Conector: porta fêmea DVI-I |
|
Consumo normal de energia de trabalho: 7,1 W |
|
Formato de sinal de vídeo: compatível com HDMI, DVI-D |
|
Padrão: Suporte HDMI1.3, compatível com HDCP |
|
Resolução de entrada: até 1920x1200 @60Hz |
|
Formato do sinal de áudio: o áudio incorporado suporta os formatos PCM, Dobly Digital, DTS, DTS-HD |
|
Placa de entrada de áudio HDMI de quatro canais-VMH-4I-HDA |
|
|
|
4-sinal de entrada HDMI do canal, 4-sinal de áudio analógico incorporado do canal |
|
Conector: Tipo A 19-pino fêmea, terminal Phoenix de áudio |
|
Consumo normal de energia de trabalho: 9W |
|
Formato de sinal de vídeo: compatível com HDMI, DVI-D |
|
Padrão: Suporte HDMI1.3, compatível com HDCP |
|
Resolução de entrada: até 1920x1200 @60Hz |
|
Formato do sinal de áudio: O áudio incorporado suporta os formatos PCM, Dobly Digital, DTS, DTS-HD; áudio externo suporta formato PCM, PCM 48KHz |
|
Placa de decodificação IP de quatro canais-VMH-4I-IP |
|
|
|
1 interface de entrada RJ45, suporta decodificação de protocolo padrão H.264/H.265/RTSP/RTP; 1 2K Entrada HDMI |
|
RJ45 suporta decodificação de resolução 3840*2160@30; HDMI suporta entrada de resolução de até 1920*1200 |
|
Suporta acesso a câmeras de rede dos principais fabricantes do mercado (Hikvision, Dahua, etc.); suporta 1-canal 4K30HZ ou 2-canal 4K@24Hz ou 4-canal 1080P@60Hz ou 9-canal 1080P@25Hz ou 16-canal 720P @25Hz ou 32-decodificação de sinal de rede de decodificação de canal D1 e exibição na parede |
|
Suporta múltiplas exibições de tela, incluindo 1 tela, 4 telas, 9 telas, 16 telas, 36 telas e divisões personalizadas |
|
Suporta ONVIF, RTSP e outros protocolos de streaming de rede |
|
Suporta ampliação de qualquer fluxo de vídeo único para preencher a janela |
|
Suporta sinal de entrada único Suporta janelas arbitrárias |
|
Suporta controle PTZ de câmeras de rede |
|
Placa de saída de áudio independente de quatro canais-VMH-4O-AD |
|
|
|
4-saída de áudio analógica do terminal Phoenix do canal |
|
Conector: terminal de plug-in de 3-pino |
|
Porta de saída: 4-way porta de saída Auido |
|
Suporta comutação de áudio independente ou comutação síncrona de grupo de video wall vinculado |
|
Suporte para ajuste de volume de saída |
|
Suporta gravação e chamada de cena |
|
Suporta formato de áudio PCM, taxa de amostragem de áudio é 48KHz |
|
O terminal de entrada suporta áudio incorporado ou externo |
|
Com função de memória desligada |
|
Placa de saída Quad DVI (duas camadas) - VMH-4O-DV |
|
|
|
Suporta formatos de sinal DVI e HDMI |
|
A resolução máxima de saída é 1920x1200 a 60 Hz e suporta resolução de saída personalizada |
|
A tela de saída suporta múltiplas funções, como emenda, divisão, sobreposição, zoom, alongamento, corte, imagem em imagem, roaming, etc. |
|
A saída de tela única externa suporta até 2 janelas de exibição |
|
Com função de memória desligada |
|
Placa de saída HDMI de quatro canais (duas camadas) -VMH-4O- HD |
|
|
|
Suporta formatos de sinal DVI e HDMI |
|
A resolução máxima de saída é 1920x1200 a 60 Hz e suporta resolução de saída personalizada |
|
A tela de saída suporta múltiplas funções, como emenda, divisão, sobreposição, zoom, alongamento, corte, imagem em imagem, roaming, etc. |
|
A saída de tela única externa suporta até 2 janelas de exibição |
|
Com função de memória desligada |
|
Placa de saída HDMI dupla 4K (duas camadas) -VMH-2O-HD-4K |
|
|
|
Suporta formatos de sinal DVI e HDMI |
|
A resolução máxima de saída suporta até 4096x2160@30Hz e suporta resolução de saída personalizada |
|
A tela de saída suporta múltiplas funções, como emenda, divisão, sobreposição, zoom, alongamento, corte, imagem em imagem, roaming, etc. |
|
A saída de tela única externa suporta até 2 janelas de exibição |
|
Com função de memória desligada |
|
Placa de saída DVI de dois canais (quatro camadas) - VMH-2O-DV |
|
|
|
2-way sinal de saída DVI |
|
Conector: porta fêmea DVI-I |
|
Consumo normal de energia de trabalho: 8,8 W |
|
Formato de sinal de vídeo: DVI compatível com HDMI |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Seleção de camada: suporta 4 2camadas de sinal K ou 2 4camadas de sinal K@30 ou 1 4camada de sinal K@60 |
|
Placa de saída HDMI de dois canais (quatro camadas) -VMH-2O-HD |
|
|
|
2-way sinal de saída HDMI; |
|
Conector: Tipo A 19-pino fêmea; |
|
Consumo normal de energia de trabalho: 8,8W; |
|
Formato de sinal de vídeo: compatível com HDMI, DVI-D; |
|
Padrão: Suporte HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Placa de saída DVI de um canal (oito camadas) -VMH-1O-DV |
|
|
|
1-sinal de saída DVI do canal; |
|
Conector: porta fêmea DVI-I; |
|
Consumo normal de energia de trabalho: 8,8W; |
|
Formato de sinal de vídeo: DVI compatível com HDMI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Seleção de camada: suporta 8-camadas de sinal de canal 2K ou 4-camadas de sinal de canal 4K@30 ou 2-camadas de sinal de canal 4K@60; |
|
Placa de saída HDMI de um canal (oito camadas) -VMH-1O-HD |
|
|
|
1 sinal de saída HDMI; |
|
Conector: Tipo A 19-pino fêmea; |
|
Consumo normal de energia de trabalho: 8,8W; |
|
Formato de sinal de vídeo: compatível com HDMI, DVI-D; |
|
Padrão: Suporte HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Placa de controle de versão básica -VMH-CC-DE |
|
|
|
Suporta controle lógico local, como abertura de janela, roaming, etc. |
|
Suporta controle central rápido RS232 |
|
Suporte ao controle de loop RS232 |
|
Cartão de controle avançado -VMH-CC-AE |
|
|
|
Suporta controle lógico local, como abertura de janela, roaming, etc. |
|
Suporta controle central rápido RS232 |
|
Suporte ao controle de loop RS232 |
|
Suporta mapa base de alta definição |
|
Suporte para legendas de rolagem |
|
Eco de visualização de suporte |
|
Controle de interface de interação humano-computador WEB integrado, design humanizado, suporta computadores, telefones celulares, tablets e outros dispositivos de controle do sistema e é compatível com vários navegadores, tornando a operação mais conveniente |
|
Através da interface de usuário da WEB, detecção de conexão da placa de sinal, comutação de sinal, visualização de sinal, chamada de cena, salvamento de cena, pesquisa de cena, gerenciamento de atualização on-line, redefinição de fábrica, etc. |
|
Placa de controle ambiental multifuncional-VMH-IO-FDE |
|
|
|
Interface de sinal: interface Phoenix RS485 de 1 3-pinos, 1 conector macho RS232, 1 receptor IR IN, 1 interface IR OUT de 3,5 mm, 2 interfaces Phoenix de pinos 3- IO, 1 interface RJ45, 1 botão de reinicialização |
|
Suporta encaminhamento de vários protocolos de porta entre si; suporta rede para porta serial, porta serial para rede, rede para rede, IO para rede serial, controle infravermelho, aprendizado infravermelho |
|
Suporta múltiplas taxas de transmissão |
|
Cada porta pode suportar até 30 encaminhamentos de pacotes |
|
Controle de saída de encaminhamento, pode controlar uma variedade de periféricos, pode desenvolver sua própria interface |
|
Suporta aprendizagem infravermelha |
|
Com função de economia de energia |
