Visão geral

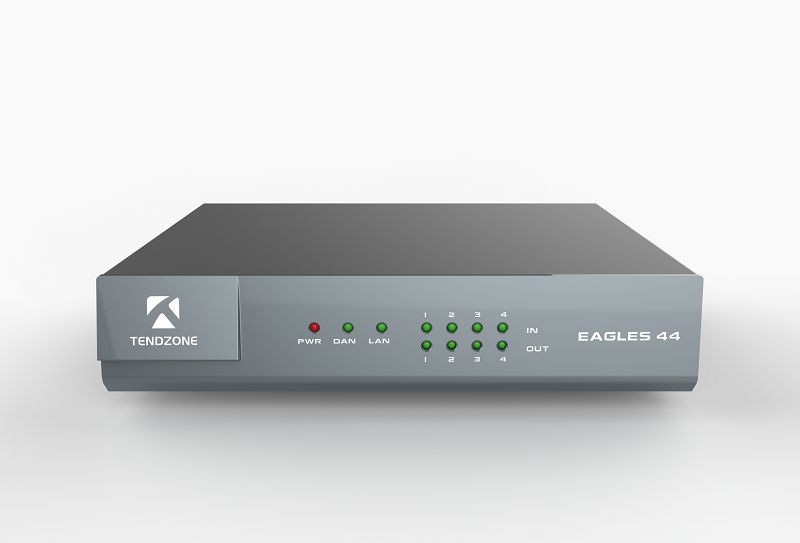

A máquina de interface de áudio Tendzone EAGLES 44 aplica a tecnologia de áudio de rede Dante com boa compatibilidade, fornecendo uma solução econômica para transmissão de áudio distribuída. É extremamente conveniente conectar energia e dados (controle + dados de áudio) através de um cabo de rede CAT5/CAT6. A máquina de interface de áudio possui vários tipos de entrada ou saída para os clientes escolherem, com diversos métodos de instalação. Ele pode ser instalado em gabinetes, montado na parede ou em múltiplas combinações para atender às necessidades de aplicação de transmissão de áudio de vários locais.
Características
- 4-entrada balanceada de microfone/linha, usando interface de terminal Phoenix 3.81;
- 4-saída de linha de direção, usando interface de terminal Phoenix 3.81;
- A entrada possui 5 níveis de ganho ajustável, +48 v fonte de alimentação fantasma, que atende aos requisitos do nível de linha, microfone dinâmico e conexão de microfone capacitiva. O ganho pode ser ajustado através do software;
- Interface POE, pode usar switches alimentados por Ethernet que atendem ao padrão 802.3af para conectar dispositivos para rede;
- Luz indicadora LED intuitiva de duas cores, exibindo o sinal e o status de recorte do canal;
- Suporta fonte de alimentação externa 24VDC;
- 2-way GPIO, com suporte ao controle de quantidade de processos;
- Uma interface de controle serial bidirecional RS-232;
- Acesso duplo à rede de 1000M e pode obter divisão de dados primários e secundários, bem como estrutura de rede em cadeia.
TraseiraPainel
Tag: Interface dante 4x4, fabricantes, fornecedores, fábrica de interface dante 4x4 na China
ESPECIFICAÇÕES
|
Desempenho Geral |
|
|
Impedância de entrada |
10K ohms balanceados, 5K ohms não balanceados |
|
Ruído de entrada equivalente |
{{0}}dBu@0dB |
|
Nível máximo de entrada |
Ganho de {{0}}dBu @ 0dB |
|
Sensibilidade à saída |
0dBu, -6dBu, -12dBu |
|
Nível máximo de saída |
Ganho de {{0}}dBu@0dB |
|
Impedância de saída |
200 ohms (balanceado), 100 ohms (desequilibrado) |
|
resposta de frequência |
20 Hz -20 kHz, ± 0,5 dB |
|
faixa dinâmica |
>106dB |
|
Distorção harmônica total do sistema (TH+N) |
<0.01% |
|
Nível PoE |
Está em conformidade com o padrão 802.3af PoE PD nível 0 |
|
temperatura de trabalho |
0 grau -40 grau |
|
tensão de trabalho |
DC12V1A |
|
Tamanho (largura * altura * profundidade) |
214 mm x 44 mm x 164 mm |
